10km 30km UAV Radioverbinding, 800M Drone Data Link 2-4dB Rod Antenna

V40 Video en Telemetrie en RC-Verbinding allen in

V40 is een multimodule van de functie draadloze transmissie. Het kan telemetriegegevens en videostroom in real time overbrengen, en heeft 2*SBUS-havens, bekwaam om de controle van het voertuig en de nuttige lading te verstrekken.

Rf-de modules van 800M, 1.4G, 2.4G-frequentiebanden zijn geïntegreerd in één model, kan de frequentie in de software worden gewijzigd. Met video de inputinterfaces van HDMI en LAN en 3 seriële poorten (TTL&RS232&RS485), kunnen 2 kanalen van HD-video en 3 kanalen van seriële poortgegevens gelijktijdig worden overgebracht.

Zoals voor de communicatie wijze, V40-richt het steunenpunt om te richten, aan mededeling met meerdere balies, kan de centrumknoop met om het even welke knoop communiceren, die zeer de toepassingsscenario's uitbreidt.

De grondeenheid heeft ingebouwde WIFI-module, die wirelessly de computer of de monitor kan worden aangesloten.

De hoge integratie vermindert zeer de machtsconsumptie en de afmeting van het product, dat voor de ingewikkelde toepassing vooral geschikt is.

Eigenschappen

• Multi-functies in één apparaat, video&telemetry&R verbinding in
• Diverse interfaces: HDMI&LAN havens, 2*SBUS-havens, 3*serial-havens; allen kunnen gelijktijdig werken
• 3 frequentiesmodules in
• Steunpunt aan punt, punt aan mededeling met meerdere balies
• Grondeenheid met het vertoningsscherm om de het werk status te bekijken
• Grondeenheid met ingebouwde WIFI-module, bekwaam om met de telefoon, het stootkussen of de computer wirelessly te verbinden

Parameters

Globaal

Frequentie:

                                                                 800MHz: 806-826MHz

                                                                 1.4GHz: 1427.9-1447.9MHz

                                                                  2.4GHz: 2401.5-2481.5MHz)

Transmissiewaaier:                                 10km rang

Bandbreedte:                                                3M/5M/10M/20M (regelbaar)

Videolatentie:<>

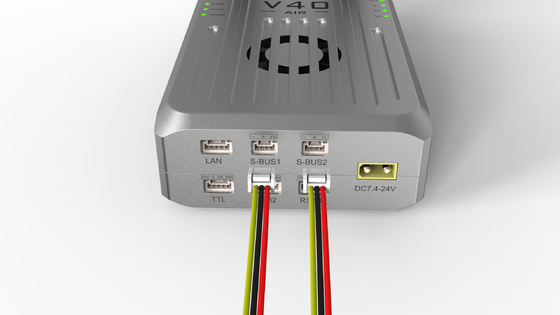

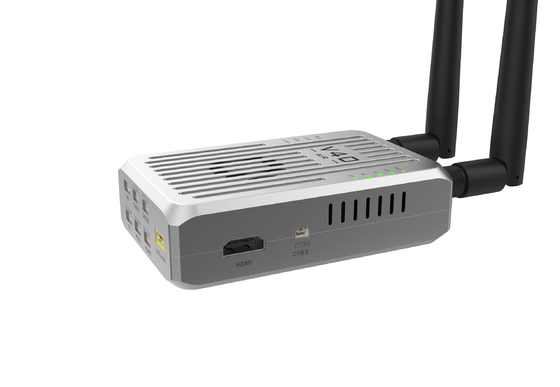

Eenheid in de lucht

Rf-macht:                                                   300mW-2W

Voedinghaven:                                      XT30

Voedingvoltage:                                12-24v

Verrichtingsstroom:                                      470mA@12V-voeding

Verrichtingstemperatuur:                             -35℃~+60℃

Antenne:                                                    2-4dB staafantenne

SBUS-haven:                                               2*S-BUS haven

Seriële poort:                                                TTL*1 & RS232*1 & RS485*1

Videoinput:                                                LAN*1, HDMI*1, CVBS*1

Afmeting:                                                117MM (L) *70MM (W) *30MM (H)

Gewicht:                                                       236g (sluit antennes uit)

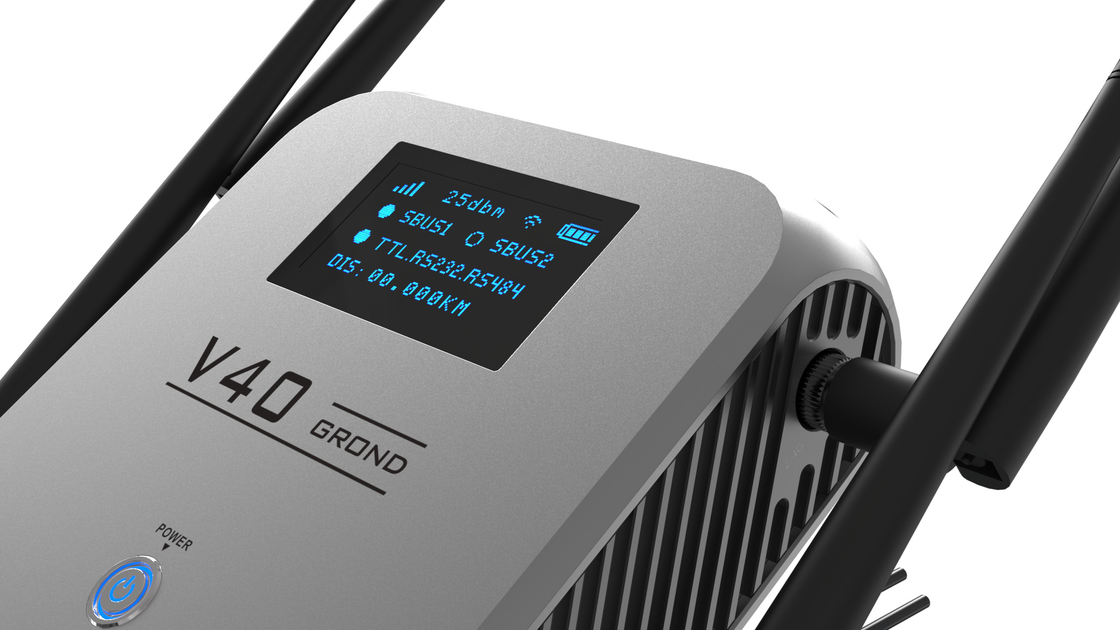

Grondeenheid

Rf-macht:                                                  (regelbaar) 300mW-2W

Voedinginterface:                             XT30 12V

Ladende haven:                                           DC12.6V (Luchtvaart plug/GH1.25)

Ingebouwde batterijcapaciteit:                           6800mAh

Duurzaamheid:                                               10h met volledige capaciteit

WIFI-datasnelheid:                                         144Mbps-300Mbps

Antenne:                                                   2-4dB de antenne van de staafantenna&8-9db glasvezel

SBUS-haven:                                               2*S-BUS haven INTPUT

Seriële poort:                                                 TTL*1 & RS232*1 & RS485*1

Videooutput:                                               LAN*2

Afmeting:                                                  139MM (L) *139MM (W) *48MM (H)

Gewicht:                                                        1045g (sluit antennes uit)
