XT30 UAV Radioverbinding, OFDM MIMO Video Transmission System 100g

100g V21 video&data&RC allen in één verbinding (85mm*55mm*20mm)

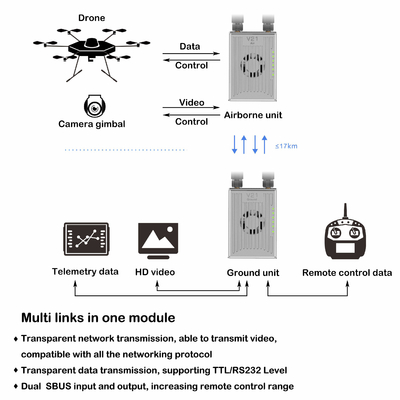

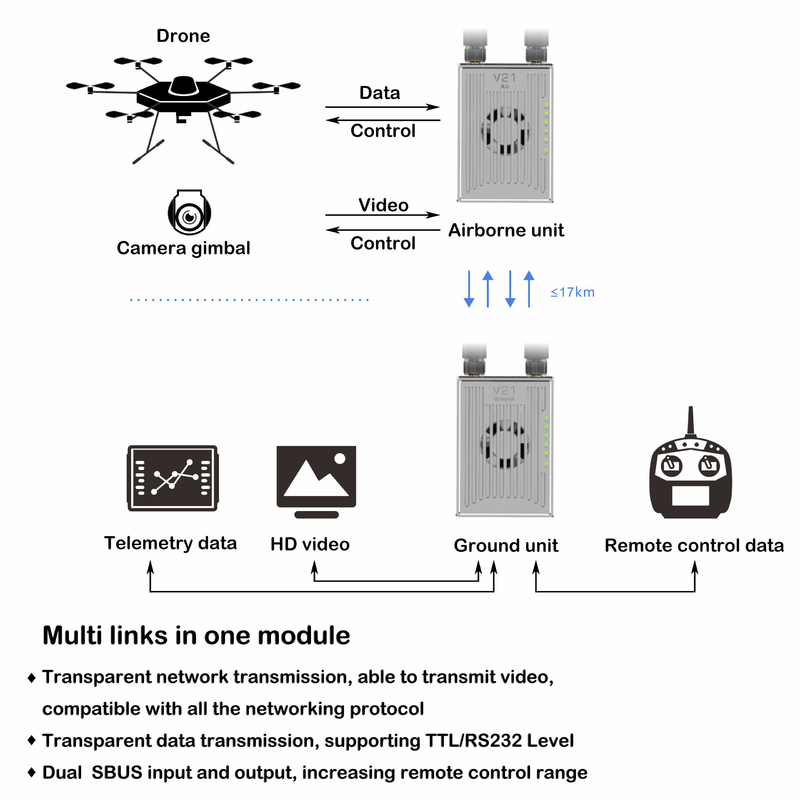

Alle-in-één verbinding die de technologieën van OFDM benutten en MIMO-. Het kan een ononderbroken stroom van serie en LAN gegevens, evenals SBUS-controlesignalen dragen. Rf-de modules van 800M, 1.4G, 2.4G-banden zijn geïntegreerd, en u kunt de frequentie in de software aanpassen. Zijn web-based configuratie maakt het eenvoudig te werken.

Eigenschappen

• Transparante netwerktransmissie, bekwaam om beelden over te brengen, compatibel met alle netwerkprotocollen;

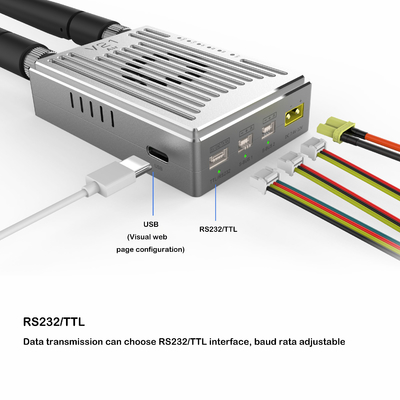

• Transparante gegevenstransmissie, steunttl/rs232 niveau;
• De dubbele input en de output van SBUS, worden verre uitgebreide waaier uitgebreid;
• Steunh264/265 input video het coderen formaat;
• Bandbreedte: 30MHz maximum;
• De transmissielatentie van de knoop aan de centrumknoop ≤60ms;
• Steun 800MH 在, van 1.4GHz en 2.4GHz-frequentieband;
• Veiligheid: de module van de toegangsauthentificatie, om onwettige toegang te verhinderen.
• Steun user-defined encryptie;
• Door spectrumaftasten vermijd interferentie;
• Steun in frequentiehopping om interferentie te verminderen

Parameters
Frequentieband:

800MHz (806-826MHz)

1.4GHz (1427.9-1447.9MHz)

2.4GHz (2401.5-2481.5MHz)

Rf-Macht: (regelbaar) -40-25dbm

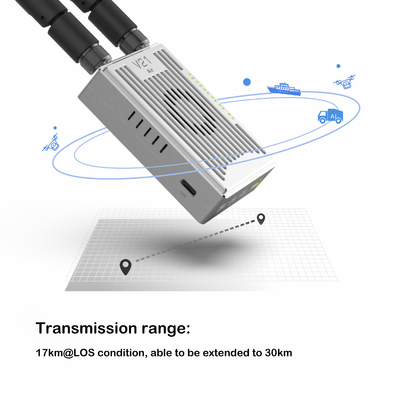

Transmissiewaaier: 10km grade@LOS

Videolatentie: 20ms (Transmissielatentie van Tx aan Rx)

Bandbreedte: 1.420M (1.4M/3M/5M/10M/20M)

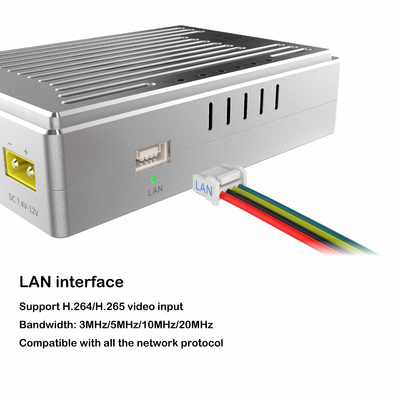

Video input-output: LAN (Verbindende IPC device/PC)

Voedingvoltage: 7.4-12V

Voedinginterface: XT30

Verrichtingsstroom: 180mA

Verrichtingstemperatuur: -10℃-+50℃

Afmeting: 85mm*55mm*20mm

Gewicht: 100g (sluit antenne uit)

S-BUS haven: 2*S-BUS havens

Seriële poort: 1*serial haven (gebrek: TTL; facultatief: RS232; Volledig - regelbare duplex, baudrate)
